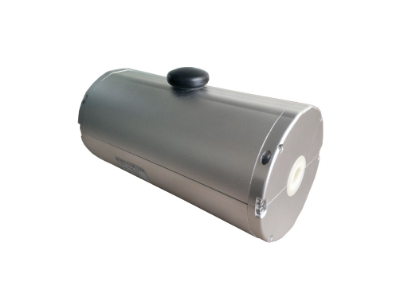

输电线路故障诊断系统

一、产品描述：

输配电线路在运行过程中，把电力传输到城市、农村各个角落，经常避免不了气象条件和人为因素的干扰，特别是位于山区的线路，极易遭受雷击、大风、覆冰打击，带来线路闪络、跳闸事故，给电网系统带来冲击。为此我司（深圳特力康科技有限公司）自主研发了一款通过监测输电线路情况，通过数据分析能够分析出故障位置的设备装置——输电线路故障诊断系统，为电网效率、稳定的输送提供科技保障。

二、工作原理：

输电线路故障诊断系统主要由分布式故障指示器和系统通信终端主机构成，安装于电力架空线路上，可监测线路的接地故障、短路故障、告警等信息传输，一旦线路出现短路等故障，故障指示器接地或技术人员也可设定选电流、温度等遥测量检测，通过无线4G网络上传到系统主站，架空通信终端主机接受故障指示器的信息，系统将使用数字化方式传送给我们相关技术工作人员，能方便技术人员快速、准确、直观地定位到故障点，以便故障得到及时的维护。该系统还可以实现控制故障指示器自动复位；可在线调整动作电流值、温度预警值、故障指示器复位时间等功能。

三、产品功能：

输电线路故障智能诊断系统不同于传统行波定位系统，其核心部件——分布式故障诊断装置安装于输电线路导线上，可以实时捕捉故障瞬间的行波信号。其故障定位基本过程描述如下:

1.根据工频故障电流确定故障区间。

2.在确定的故障区间实施行波准确定位。

3.对于复杂网络结构的输电线路，在分支点处可安装分布式故障诊断装置，将复杂网络划分为一些简单的单线结构，之后仍采用上述方法:先利用工频故障电流定位故障区间，再在故障区间内实施行波定位。

4.由于不同原因(雷击、非雷击等)引发的输电线路跳闸故障，其故障网络通道特性各不相同，这些不同会在同时形成的故障行波中得到体现。

四、技术参数：

故障定位

故障区间定位可靠性：≥95%

故障位置定位误差：≤100米

有效检测线路长度：≤30公里

行波传感器宽带：1kHz~2MHz

行波采样率:≥MHz

行波电流测量范围：150A~20kA

行波电流连续记录时长：≥500μs

一般规范

环境温度：- 40℃~ +85℃

环境相对湿度：0~ 99.9%RH

大气压力：86kPa ~ 106kPa

储存温度：- 40℃ ~ +85℃

风速：0km/h ~ 100km/h

线路负荷：系统耦合取电正常工作电流范围20~ 1000A

兼容性：能耐受500kV强电场、强磁场，具有可靠稳定的电磁兼容能力

五、总结：

输电线路故障诊断系统是一款能够准确分析出输电线路故障位置的一款安防产品，它相当于线路的“智能医生”，可以帮助线路运维人员准确找到故障点并对其进行修复。普通的依靠人力去检查故障点，不仅费时还费力，使用这款设备能够很好的解决这个问题。我司还有输电线路可视化、覆冰、杆塔倾斜、导线测温、驱鸟器、警示牌等一系列输电线路监测产品。

迎您来电咨询深圳特力康科技有限公司任哈哈： ①③⑥⑧②③⑤①⑥③⑤；0⑦⑤⑤-②⑨⑤00⑦⑥② 扣叩：①⑨②06⑦①⑨②⑦；

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；

2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；

3，安装时应尽量让太阳能板对着阳光方向；

4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；

5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
