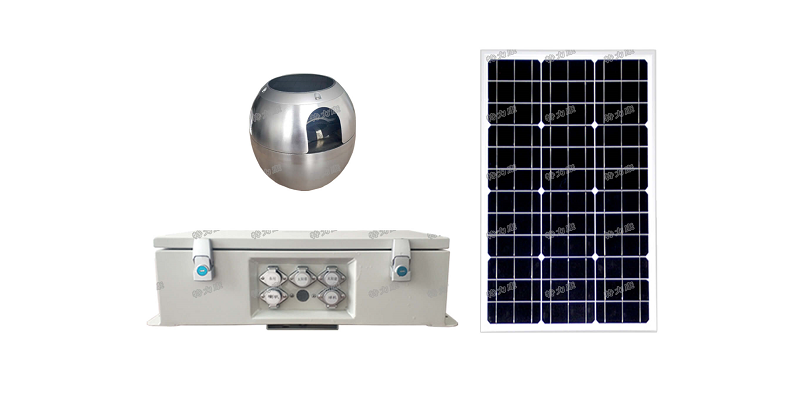

输电线路导线弧垂在线监测装置

一、产品描述：

我国地形多变，南北纬跨度广，气候的多样性特征明显，夏季温度高，用户用电量大，输电导线电流输送大，容易长期处于高温状态，使导线加速老化，导致弧垂增加。而弧垂对输电导线线路的影响较高，涉及范围广，是威胁架空输电线路安全运行的主要因素之一，特力康科技研发的输电线路导线弧垂在线监测装置，实时监控导线弧垂闪络现象，解决了人工监测弧垂效率不高又耗费人力物力资源的问题。

二、工作原理：

输电线路导线弧垂在线监测装置适用于10kV-1000kV的超高压输电线路导线弧垂监测和预警。前端的弧垂传感器实时监测线路弧垂对地面垂直距离的参数，并采用远程无线3G/GPRS/CDMA网络将导线弧垂数据传给监控中心系统，一旦数值超出预警线，监控中心会自动并发出报警，提示值班人员。

三、产品功能：

1、支持无线4G/GPRS/CDMA网络； 　　

2、远程监控、采集导线弧垂数据； 　　

3、具备自动报警功能； 　　

4、装置外壳具有防雷、防雨等功能；　　 　　

5、供电时间长，供电方式采用太阳能及高性能聚合物蓄电池； 　　

6、在高温、低温、环境下均可实现监控正常作业。

四、技术参数：

供电方式：太阳能及高性能聚合物蓄电池

通信方式：GPRS/WIFI/OPGW光纤通信

监测参数：

1、检测方法及原理：可选激光、雷达监测法、倾角法。

2、导线弧垂：0m～200m，±0.2％。

3、导线对地距离   3～50m，±0.2％。

后端软件平台：

1、平台接入：支持接入省局/市局PMS系统。

2、浏览方式：支持PC客户端/手机客户端实时查看弧垂数据。

3、远程管理：支持远程更新、配置与调试前端装置参数。

五、总结：

输电线路导线弧垂在线监测装置对传统老旧系统的巡检方法进行了改善，降低线路管理人员的巡线难度，该装置是为了更好地观察弧垂的状态变化而研发的一款导线弧垂系统。本装置具有防水抗寒耐热全天候实时在线监测功能，保证线路的安全运行。深圳特力康的TLKS-PMG-HC输电线路导线弧垂在线监测装置利用智能型的在线监控，有效的解决这一问题。详情请咨询：0755-29500762，扣扣1920671927，特力康任哈哈。或者浏览官网www.sztlk.com！

定制产品，报价为市场当前发布时参考区间价，实际价电议。

六、注意事项：

1，应注意避免设备掉落在地面上，或者受到其他物体较强的冲击；

2，应注意避免太阳能板受外界较强冲击，造成太阳能板破损；

3，安装时应尽量让太阳能板对着阳光方向；

4，安装设备时应关断电源开关，在安装完成后再打开带能源开关；

5，严禁私自拆卸结构或电路板，未经授权私自拆卸设备将失去保修权。
